一、 概述
目前電力系統中常用避雷器來限制大氣過電壓和雷擊過電壓，并通過JS-8 放電計數器或 JCQ避雷器監測儀來監測避雷器的狀態，但由于每只避雷器均需配置一臺JS-8 放電計數器或 JCQ避雷器監測儀，這無形中增加了用戶的使用成本，其次JS-8 放電計數器和 JCQ避雷器監測儀只能本體安裝在開關柜內部，對于用戶常規巡檢查看極不方便。因此，我公司針對電力系統中避雷器監測的缺陷而自主研發了避雷器在線監測儀（以下簡稱HFKQ-BR）。
HFKQ-BR可完全替代普通 JS-8 放電計數器和 JCQ避雷器監測儀，裝置主要由高精度數字采集器和智能顯示單元組成。高精度數字采集器可完全兼容普通避雷器、進口避雷器等。避雷器通過配套高精度數字采集器接地，數字采集器采集出避雷器泄漏電流信號和放電電流信號，經隔離變換單元把數據傳送給中央處理器，實現對避雷器動作次數、動作時間和泄漏電流的記錄。智能顯示單元能根據避雷器三相泄漏電流不同的相位關系，測量出三相中心點不平衡泄漏電流，通過泄露電流的靈敏特性能夠判斷避雷器早期故障，提前預防事故的發生。
HFKQ-BR采用高性能單片機為處理核心構成，通過對信號光電隔離、智能信號分析處理，實現對避雷器放電動作次數進行實時的采集處理。FRAM數據存儲器，無限次的擦寫，上萬次的累加數據并掉電保存數據十年以上。良好的人機接口功能，液晶顯示方便操作維護。裝置可選配工業標準RS-485接口，可與后臺通訊實現遠程監控。
二、 產品功能特點
1、抗干擾能力強，輸入信號范圍：0.1mA~50A；
2、實現對數據的實時顯示；
3、智能分析處理數據；
4、分相累計過電壓計數值，并實時記錄動作；
5、良好的人機接口，液晶動態顯示數據；
6、追憶按時間查詢過電壓記錄數據；
7、工業標準RS485通訊，實現遠程監控；
8、具有面板顯示和指示故障功能，提供繼電器告警信號輸出；
9、具有泄漏電流實時查看和放電故障記錄查看功能；
10、裝置內的時鐘在掉電后仍可保證精準計時，無需掉電重調，內存數據具有掉電保護功能，可保證所記錄的數據在保存期內不會發生丟失現象；
11、所有的報警閥值都可以通過面板設定；
12、裝置體積小，重量輕，安裝方便簡單可導軌安裝。
HFKQ-BR性能符合標準 JB/T10492-2011《金屬氧化物避雷器用監測裝置》的規定。
三、

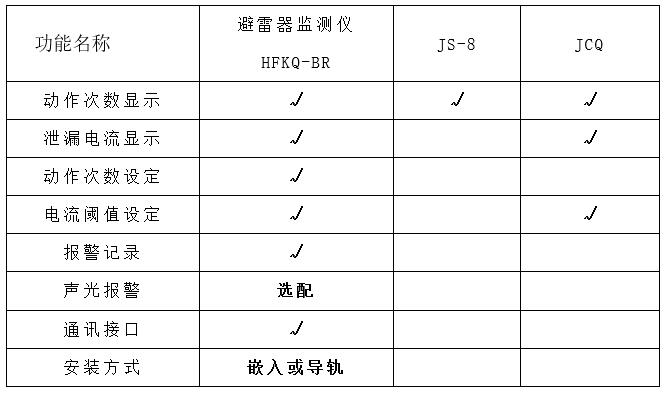

裝置優缺點對比表
四、工作原理
HFKQ-BR主要由高精度數字采集器和智能顯示單元組成，避雷器通過裝置配套高精度數字采集器接地，數字采集器采集出避雷器泄漏電流信號和放電電流信號，經隔離變換單元把數據傳送給裝置中央處理器，實現對避雷器動作次數、動作時間和泄漏電流的記錄。
智能顯示單元能根據避雷器三相泄漏電流不同的相位關系，測量出三相中心點不平衡泄漏電流，通過中性點電流的靈敏特性能夠判斷避雷器早期故障。
本裝置具有顯示和指示告警功能，裝置可以根據三相避雷器的泄漏電流大小以及中性點電流值的大小進行顯示和報警指示告警。當任何一個電流值超標時都能觸發該裝置報警裝置，其中中性點電流具有極高的報警靈敏度，泄漏電流稍稍增大時，零序電流會有數倍的增幅，所以能夠很靈敏的判斷避雷器工作狀態。
五、 技術指標
供 源：AC 85～265V DC 110～370V
功 耗：≤1W
環境溫度：-20℃ ～ 65℃
大氣壓力：80 ~ 110KPA
相對濕度：90%（25℃）、50%（40℃）
抗電性能：外殼與端子間大于AC 2000V
抗干擾性：符合GB/T17626.8-1998
通訊接口：RS485 (通訊協議 MODBUS)
接點容量：AC 250V/5A，DC 30V/5A
安裝方式：嵌入式安裝或者導軌式安裝

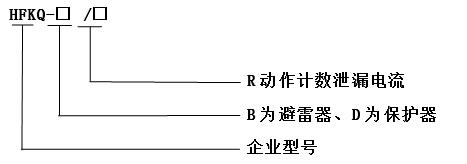

六、 型號說明
圖2型號說明
